解决方案

监测项目一:
要求监测架设在偏远地带的铁路桥,桥梁架设在一条湍急的河流上。现场无电力供应。传统的监测手段难以实现或费用昂贵。

监测方案:
多个倾斜传感器节点部署于桥柱周围,从而集成为标准Flatmesh监测网络,太阳能GPRS网关提供数据传输。整个安装过程仅用了半天时间完成。

监测结果:
监测网络安装后的四个月中,通过对不同季节,列车经过桥梁,对桥柱状态变化的监测,系统提供了宝贵的数据。对桥梁连续运动的监测结果,从而给出桥梁长期耐用性和安全性依据。

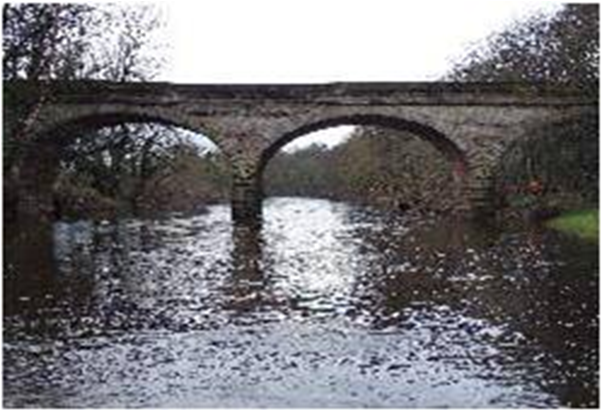

监测项目二:
由于受到风暴袭击,历史悠久的林顿大桥行车道出现裂缝,护栏损坏,桥面发生沉降。要求调查洪水损坏情况,保护结构免受进一步损坏,并设计维修。由于安全问题和成本,很难找到一种方法来持续有效地手动监测桥梁的移动。

监测方案:
使用Flatmesh无线监测网络,在每个女儿墙上安装了10个安装在横梁上的分辨率低于1mm的高精度倾斜传感器节点,进行远程监测沉降,FlatMesh无线传感器将数据传送到solar 3G网关,使监控完全无需电线和电源。 数据立即可在FlatMesh WebMonitor可视化软件上显示。这有助于评估桥梁的持续稳定性, 而不会给任何人带来不必要的风险。整个系统在三个小时内安装完成。

监测结果:
两个挡墙在四个月内都显示了约4毫米的运动。随后在大桥两侧修建了临时打桩平台; 在河床内安装钢管桩,并填充混凝土。作为稳定工程的一部分,拱缝被缝合, 灌浆被注入南部桥墩下的地面。这使得这座桥可以安全地工作,并且足够坚固, 可以承载施工设备。 无线监测继续进行了大约10个月的时间,以评估是否有任何进一步的沉降。


监测项目三:
高117米的塔楼在整个翻修过程中由于担心在所有施工压力下可能变得不稳定,需要对其进行监控。在整个监测过程中,需要一个可靠和谨慎的倾斜监测系统来证实数据,并为工人和公众提供进一步的安全保证

监测方案:
40个Flatmesh™ 无线倾斜传感器节点迅速而容易地部署在大楼四面的外墙板上,以及中央电梯井上。在每个倾斜传感器位置也安装了用于光学测量的反向目标。然后,数据通过3G网关无线传输到移动网络,其中一个网关是太阳能的。 然后,用户可以在WebMonitor可视化软件上远程同时查看来自所有节点的数据。
Senceive的倾斜传感器非常灵敏,他们甚至能探测到高层建筑由于大风和轻微的地震而表现出的微小的摇摆运动, 以及由温度变化引起的昼夜运动。
将节点设置为30分钟的报告速率,电池寿命长达15年,太阳能3G网关位于屋顶。 监测持续了12个月,没有中断,根本不需要维修。
这些设备能够探测建筑物所有区域的移动,包括电梯井和外墙,以确保持续监测。 任何检测到的移动都会立即通过短信向用户提供报警。 在复杂的结构改造工程和立面保留工作进行的同时,也为现场团队提供了一个预警系统,使得在此期间安全施工。

监测结果:
Flatmesh™ 实践证明,该系统安装、调试方便,可靠性高。是成功监控的关键因素。

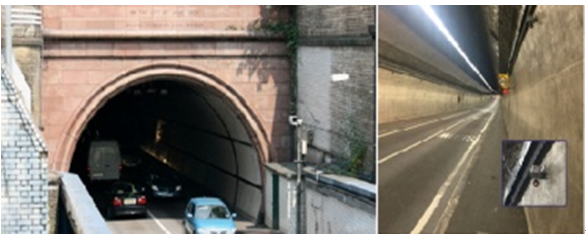

监测项目四:
提供一套稳定,可靠的监测系统。

监测方案:
Senceive提供了无线Flatmesh™ 系统作为监控解决方案。 Sisense在8周内安装了74个高精度倾斜传感器节点,以监测工程期间遂道的任何收敛/发散。
64个节点直接安装在隧道衬砌上,16个阵列,每个阵列4个节点。另有10个节点安装在竖井的3米梁上。 Flatmesh™系统允许所有节点相互通信,并测量亚毫米级的移动.
数据由两个安装在墙上的3G网关接收,这些网关位于竖井3的底部和顶部接入室,并通过竖井3顶部的天线进行中继和传输。 然后,这些安全数据很容易通过移动GSM网络发送,并由Senceive WebMonitor数据可视化软件和客户自己软件进行访问。 如果需要,还可以远程配置这些节点,以提供接近实时的数据频率。

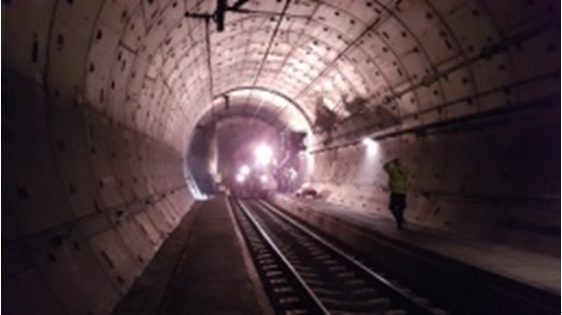

监测项目五:
由于从博特莱克地区的A-Lane现有基础设施需重建,博特莱克铁路隧道可能会发生变形, 施工期间有必要对隧道进行监测,需要建立一个监测系统。该系统必须易于安装,以及准确,谨慎, 但最重要的是可靠。直径8.65米的混凝土管片衬砌隧道全长1.8公里, 没有移动信号或互联网接入。现场工程师估计最大移动量可达±3mm。

监测方案:
Senceive建议每30米划分为六个区段和一个闭合/关键区段。在隧道1.8公里处共安装了434个Flatmesh三轴倾斜传感器节点,这些节点每30分钟读取一次读数。 倾斜节点的三轴能力意味着它们可以在任何方向上定位,而无需进行精确的调平。
为了克服互联网/移动连接的不足,Senceive使用了两个位于每个入口800m处的监控中心来接收来自无线节点的数据。 这些监控中心利用隧道的220伏电源,并通过2公里长的电信电缆将数据中继到隧道入口外的遥测中心。 数据可以很容易地通过移动网络传输到可视化软件。

监测结果:
Flatmesh三轴倾斜节点是理想的选择,因为它们可以轻松高效地安装。减少了人力、时间和成本。

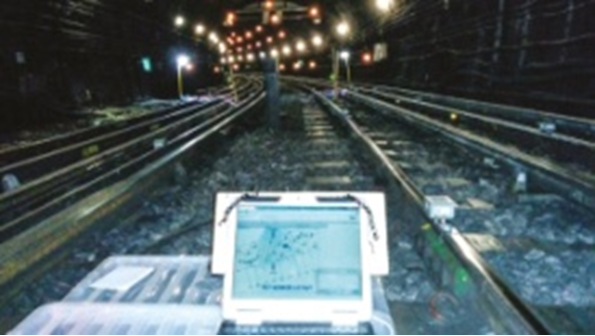

监测项目六:
实时高精度监测施工过程中,铁轨的隆起状态。

监测方案:
使用Senceive磁性安装方法将20个传感器节点直接粘贴到轨道表面,传感器可以测量出0.009度的倾斜,Flatmesh无线网络可设定低于一分钟的报告间隔, 传感器数据实时传到本地的PC上,整个系统工作在无线和无外部电源的状态下。
